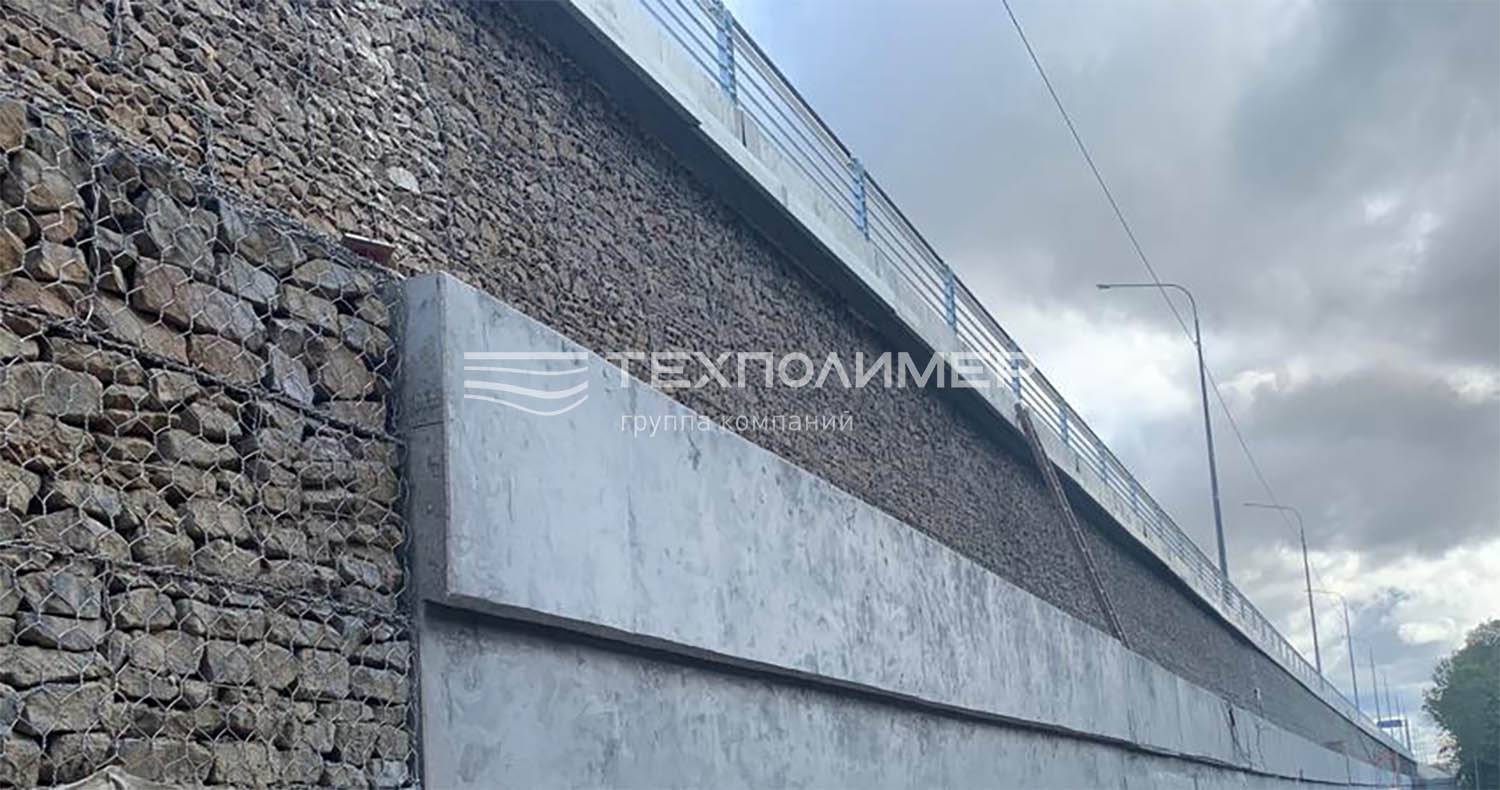

Подпорная стена на трассе М12 построена из габионов и геосинтетики производства ТехПолимер - георешетка РД, геомембрана и геотекстиль.

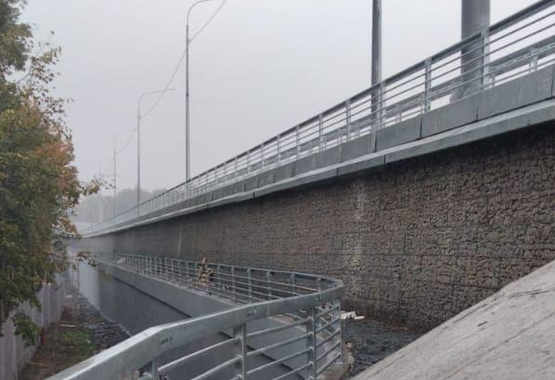

Подпорные стены из габионов,  струенаправляющие сооружения и конуса моста через р. Клязьма на ПК 449+88,07

В соответствии с утвержденным проектом планировки, а также заданием на проектирование определены основные параметры автомобильной дороги:

• класс автомобильной дороги – автомагистраль;
• категория автомобильной дороги – I а;
• протяженность автомобильной дороги – 69,42 км;
• количество полос движения – 6 (8).
• порядок эксплуатации автомобильной дороги – на платной основе.

Доступ на дорогу – проектом предусмотрено устройство трех транспортных развязок:

• км 15 Транспортная развязка с Носовихинским шоссе и автомобильной дорогой «М7 Волга» – Электроугли»;
• км 43 Транспортная развязка с ЦКАД;
• км 69 Транспортная развязка с Новым направлением Московского большого кольца.

Строительство армогрунтовой подпорной стены из габионных конструкций с укладкой горизонтальных слоев из армирующих геосинтетических материалов, необходимо для того, чтобы армированные массы грунта, воспринимали горизонтальное давление грунта, действующее на подпорную стену.

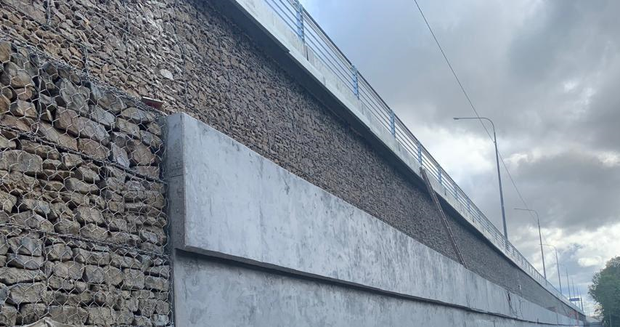

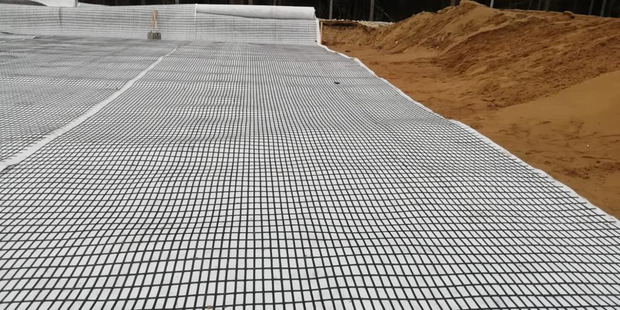

Лицевая часть подпорных стен выполнена из матрасно-тюфячных габионов высостой 0,3 м и коробчатых габионов высотой 0,5 м по ГОСТ 52132-2003. Габионы связываются между собой стальной проволокой. В конструкциях подпорных стен боковое давление насыпи снимается при помощи полуобойм из георешетки РД-100/М250-50*50 дорожной двуосноориентированной (СТО 30478650-001-2012), армированной углеродистой пружинной сталью с защитно-дренирующим покрытием нетканым геотекстилем. Лицевая часть подпорной стенки, выполненная из габионных конструкций, скрепляется с полуобоймами при помощи анкерных панелей из георешетки РД-10050*50.

Щебеночное основание подпорных стен и основание матрацно-тюфячных габионов верхнего яруса укрываются нетканым геотекстилем плотностью 250 г/кв.м. Стыковка геомембраны выполняется специализированным сварочным оборудованием. Укладка геомембраны выполняется на подготовленное песчаное основание толщиной 10 см.

Главными преимуществами подпорных стен из габионов с применением геосинтетики:

• долговечность;

• усиленное армирование при помощи геосинтетических материалов;

• экономически эффекиивное использование средств по сравнению со строительством традиционных гравитационных стен;

• строительство на слабых грунтах;

• высокая пористость, позволяющая пропускать воду, которая не скапливается в микропорах материала, разрушая конструкцию;

• высокая устойчивость к колебаниям и деформациям грунта.
