Водопропускные трубы из футерованных железобетонных блоков: от внедрения инноваций в типовые серии ЖБИ до запуска постоянного водотока через сооружение

13 июня 2024

Автор: Сергей Борисович Земляков, специалист «ТЕХПОЛИМЕР»

Масштабное строительство дорож­ной инфраструктуры и влияние на водопропускные сооружения не­гативных факторов — природного (климат), физического (эрозия) и хи­мического (агрессивная среда) делают актуальным вопрос защиты и прод­ления срока службы железобетонных водопропускных конструкций.

В рамках данной статьи рассмотрен пример нового строительства водопро­пускных труб из футерованных желе­зобетонных звеньев на объекте: «Капи­тальный ремонт автомобильной дороги Р‑255 «Сибирь» Новосибирск — Кеме­рово — Красноярск — Иркутск на участ­ке км 852+000 — км 878+000, Красно­ярский край». Водопропускные трубы (на ПК88+04,61 и на ПК27+53,96) будут работать в режиме пропуска посто­янного водотока с большим расходом воды, что позволяет провести аналогию с гидротехническими сооружениями. Железобетонные звенья водопропуск­ных труб разработаны и изготовлены на основе типовых серий, соответству­ют конкретным требуемым показателям пропускной способности водото­ков и адаптированы с учетом внедрения инноваций — наличия защитной футе­ровки из полимерного анкерного листа (ТУ 2246–003–56910145–2014) произ­водства ЗАО «ТЕХПОЛИМЕР».

­Выбор материалов

При выборе инженерных решений устройства водопропускных труб был проведен сравнительный анализ суммарной стоимости строительства и эксплуатации сооружения из типо­вых и футерованных железобетонных блоков. Расчет применительно к пря­моугольной железобетонной трубе на ПК27+53,96 показал, что использова­ние футерованных блоков позволяет уменьшить затраты на период строи­тельства и эксплуатации за 24 года на 2,5% (данный показатель обеспечива­ется за счет снижения затрат на теку­щий ремонт и содержание на 82%).

Полимерный анкерный лист ТУ 2246–003–56910145–2014 обеспечива­ет непрерывное гидроизоляционное покрытие и защищает железобетон­ные сооружения и их элементы от коррозии. Кроме того, полиэтилен об­ладает наименьшим показателем абра­зивного износа по результатам теста Darmstadt (100 000 циклов): бетон — 0,40 мм; сталь — 0,70 мм; стеклопла­стик — 0,34 мм; полиэтилен высокой плотности (HDPE) — 0,070 мм.

Данное покрытие позволяет увели­чить срок службы трубы, межремонт­ные сроки, надежность конструкций. HDPE стоек к ультрафиолету, эколо­гически безопасен: не выделяет ни­каких токсичных веществ и может применяться в сооружениях, контак­тирующих с питьевой водой.

На основании полученных данных, решение по устройству водопропуск­ных труб на Р‑255 из футерованных блоков было включено в проектную документацию, получило положитель­ное заключение Главгосэкспертизы и принято заказчиком в реализацию.

Производство работ

Для реализации проекта компания «ТЕХПОЛИМЕР» произвела по инди­видуальным параметрам и поставила на объект строительства сборные железо­бетонные блоки тела трубы. Контакти­рующая с водой поверхность блоков фу­терована листом из полиэтилена.

На ПК27+53,96 участка трассы Р‑255 «Сибирь» проектом предусма­тривалось устройство прямоугольной одноочковой трубы длиной 36,77 м се­чением 4,0×2,5 м и продольным укло­ном трубы 5‰.

Схема конструкции водопропускной трубы на ПК27+53,96: 1 — звено футерованное; 2 — оголовочное звено футерованное; 3 — откосная стенка футерованная; 4 — геомембрана; 5 — георешетка РД; 6 — геотекстиль; 7 — гравийно-песчаная подушка; 8 — подушка под тело трубы из ЩПС; 9 — засыпка обойм из ЩПС

Монтаж трубы осуществлялся из блоков портальных и откосных стенок и звеньев трубы. Из-за низкого каче­ства местного грунта основание под трубой заменено на подушку из ЩПС с армированием георешеткой РД (СТО 30478650–001–2012). Откосы насыпи и русло на входе и выходе из трубы укрепляются габионными конструкци­ями с гидроизоляцией из геомембраны Тип 5/2 (ТУ 2246–001–56910145–2014) с защитно-дренирующим покрытием из геотекстиля с двух сторон.

На ПК88+04,61 участка трассы Р‑255, по данным инженерных изысканий, возможно образование наледей на постоянном водотоке. Для пропуска во­дотока под земляным полотном авто­дороги предусмотрено строительство нового водопропускного сооружения с устройством тела из массивных бе­тонных блоков в соответствии с требо­ваниями СП 35.13330.2011. Проектом принято устройство трубы с прямоу­гольным отверстием 3,0×2,0 м и длиной тела 52,02 м с уклоном трубы 20‰.

Схема конструкции водопропускной трубы на ПК88+04,61: 1 — блок перекрытия трубы футерованный; 2 — откосная стенка футерованная; 3 — георешетка РД; 4 — геотекстиль; 5 — обратная засыпка ПГС; 6 — засыпка обойм из ЩПС; 7 — подушка под тело трубы из ЩПС

Для устройства тела трубы произ­ведена замена местного слабого грун­та на ЩПС с армированием в виде двух замкнутых обойм из дорожной армирующей георешетки РД (нижняя обойма высотой 1 м, верхняя 0,7 м). Монтаж трубы производился из фу­терованных блоков откосных стенок, блоков стенок тела трубы, ригелей и блоков перекрытия.

Для организации сварочных ра­бот были привлечены специалисты, прошедшие аттестацию в НАКС. Их задачей было создать на внутрен­ней поверхности трубы непрерывное и абсолютно герметичное гидроизо­ляционное покрытие в местах, где рас­полагались межзвеньевые швы. Для этого использовался специальный экструдер и полимерный пруток, с по­мощью которых приваривались по­лимерные накладки к футерованным звеньям трубы.

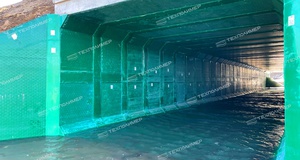

При весеннем паводке 2024 г. водо­пропускная труба на ПК27+53,96 трас­сы Р‑255 «Сибирь» выполнила свою функцию в штатном режиме.

Заключение

Строительство из сборных футеро­ванных железобетонных блоков обе­спечивает:

  • возможность совместить произ­водство ЖБИ с высокими показате­лями качества в заводских условиях с футеровкой анкерным листом;
  • значительное снижение затрат на содержание и ремонт сооружений;
  • увеличение межремонтных сро­ков и сроков службы конструкции.

Специалисты группы компаний «ТЕХПОЛИМЕР» имеют многолетний опыт работы в области решения задач по защите бетона на таких объектах, как водопропускные сооружения, ГТС, резервуары в составе очистных сооружений, и готовы к сотрудниче­ству. ­
